방향 : 단방향 통신(Simplex), 반이중 통신(Half Duplex), 전이중 통신(Full Duplex)
직렬 전송과 병렬 전송
직렬 전송 (여-보-세-요 순차적)
병렬 전송 (요세여보 한꺼번에)
전송 방식
순차적
동시에
속도
느림
빠름
특징
구축이 쉽고 비용이 효율적
흐름 제어 필요
동기식 전송과 비동기식 전송
동기식 전송(일렬로 수박 전달)
비동기식 전송(이름 불러서 하나씩 전달)
전송 방식
타이밍 조정 필요
start bit, stop bit
전송 효율(속도)
높음(고속)(착착 진행됨)
낮음(저속)(혼자 해야됨)
구축 비용
고가(여러 사람 필요)
저가(한 사람 필요)
회로 복잡도
복잡(일렬로 세워야함)
단순(이름 부르기만 하면 됨)
특징
버퍼 장치 필요(트럭 필요)
휴지 기간 o(쉬는 시간 o)
근거리 통신망(LAN)
구성 요소 : NIC, 리피터, 허브, 브리지, 라우터, 게이트웨이
전송 방식 : 베이스 밴드(단거리), 브로드 밴드(장거리)
프로토콜 : LLC(흐름 제어, 오류 처리 관리), MAC(물리적 전송 매체와의 연결방식 제어)
표준 802.X 시리즈
802.1
LAN의 전체 구성
802.2
LLC
802.3
CSMA/CD (유선)
802.4
토큰 버스
802.5
토큰 링
802.11
WiFi
802.15
블루투스
CSMA/CD(충돌 예방)
CSMA : 다른 사용자의 채널 사용 여부 확인
CD : 충돌 감지 및 제어
작동 방식 : 충돌 발생 시 잼 신호를 보내고, 임의 시간 후 재전송
CSMA/CA(충돌 회피)
토큰 버스 : 버스형 LAN에서 사용, 링을 따라 각 노드를 차례로 전달
토큰 링 : 링형 LAN에서 사용, 물리적으로 연결된 링을 따라 순환(프리토큰, 비지토큰)

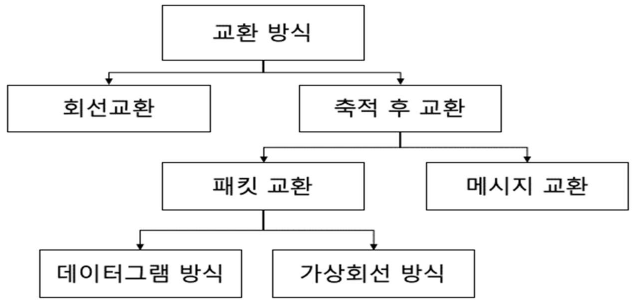

데이터 교환 방식
회선 교환 : 교환기를 이용해 두 지점을 물리적으로 접속 축적 후 교환 - 메시지 교환 : 메시지를 축적한 후 전송 - 패킷 교환 - 데이터그램 방식 : 논리적 연결 없이 데이터 패킷 독립적 전송, 재정렬 필요 - 가상회선 방식 : 회선 교환과 데이터그램 방식의 장점을 결합, 논리적 연결
다중화 : 하나의 통신 회선을 여러 가입자가 동시에 사용할 수 있게 하는 기능
주파수 분할 다중화기(FDM) : 고정된 채널 사이 보호대역(Guard Band) 존재
시분할 다중화기(TDM) : 전송로의 데이터 전송 시간을 일정 시간 폭으로 나눠 여러 채널에 차례로 분배
동기식 시분할 다중화 : 모든 채널에 타임슬롯 할당(데이터가 없는 경우에도)
비동기식 시분할 다중화 : 실제로 데이터를 전송하는 채널에만 할당(효율적)
코드 분할 다중화(CDM) : 확산 스펙트럼 기술 사용으로 전송 방해를 방지
파장 분할 다중화(WDM) : 레이저의 빛을 이용하는 광 다중화 방식
공간 분할 다중화(SDM) : 공간 차원에서 다중화 수행
역다중화기(Inverse MUX) : 고속 통신 회선 하나 → 여러 개의 저속 회선으로 나누어 전송
집중화기(Concentrator) : 여러 개의 저속 회선 → 모아서 하나의 고속 회선으로 전송
IP
IPv4/IPv6
IPv4
IPv6
주소 길이
32비트
128비트
주소 개수
43억
43억*43억*43억*43억
주소 할당
비순차적 할당
순차적 할당
품질 제어
지원 수단 없음
품질 보장 용이
모바일 IP
곤란
용이
주소 유형
유니캐스트, 멀티캐스트,브로드캐스트
유니캐스트, 멀티캐스트,애니캐스트
IP 주소 클래스 (8비트씩 4부분)
클래스
옥텟 IP
최상 비트
A Class
0~127
0
B Class
128~191
10
C Class
192~223
110
IPv4/IPv6 전환 기술
듀얼 스택(Dual Stack) : IPv4와 IPv6 모두 지원
터널링(Tunneling) : IPv6 패킷을 IPv4 패킷 속에 캡슐화
주소 변환(Address Translation) : IPv6 시스템과 IPv4 시스템 간의 헤더 변환
서브넷
서브네팅 : 하나의 IP 네트워크를 더 작은 네트워크로 분할
200.1.1.0/24를 7개의 subnet으로 나눌 경우
7 ≤ 2³ → 3개의 비트 필요
n번째 네트워크의 [네트워크 주소(처음)/브로드캐스트 주소(끝)/n번째 사용 가능한 IP] 찾기
